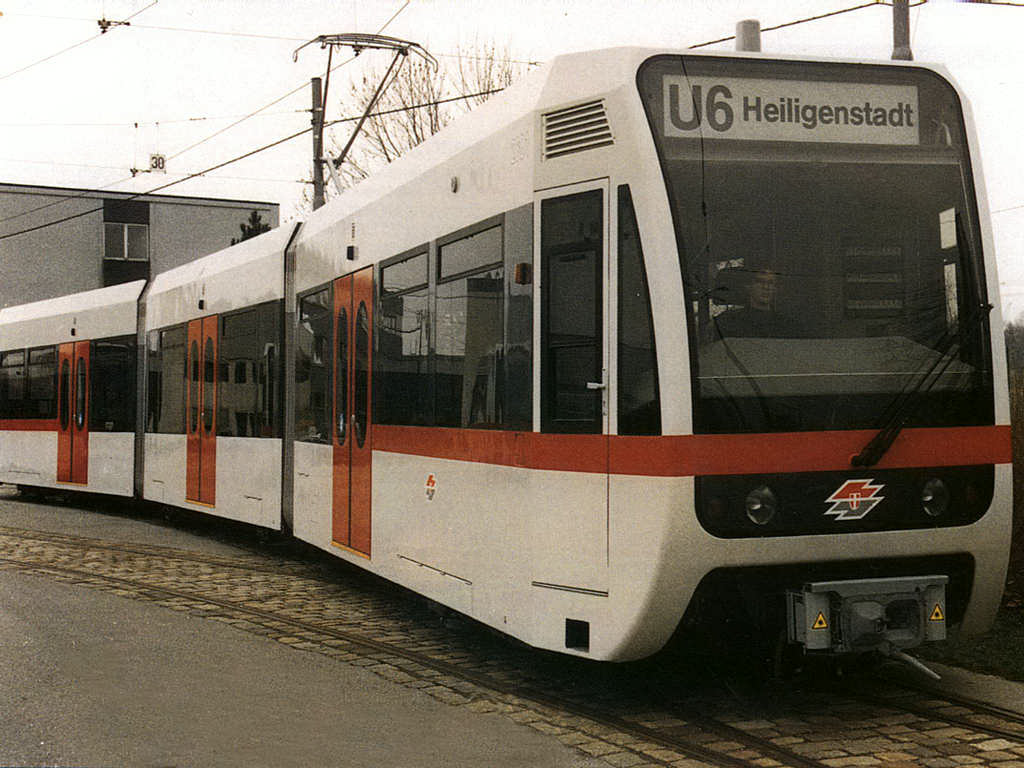

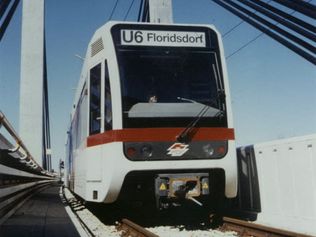

Niederflur-U-Bahntriebwagen "T"

Bauart:

Zweirichtungsfahrzeug mit vollklimatisierter Fahrerstand

Länge:

26.800 mm

Breite:

2.650 mm

Höhe:

3.400 mm

Fußbodenhöhe:

- im Türbereich über Bahnsteigkante:  < 50 mm
- im Türbereich über SOK:  440 mm
- im Triebdrehgestellbereich über SOK:  525 mm

Niederfluranteil:

100%

Spurweite:

1.435 mm

Türen:

- elektrische Außenschwenkschiebetüren:  ja
- Anzahl pro Seite:  3
- Türöffnung (lichte Weite):  1.305 mm

Fahrerstand:

1

Hilfsfahrerstand:

1

Fahrzeugmasse:

- leer:  34,7 t
- beladen (2/3 Nutzlast):  48 t

Sitzplätze:

58

Stehplätze (4 Pers./m²):

136

Bereiche für Kinderwagen, Rollstuhl und Fahrräder:

2

Gangbreite zwischen den Sitzen:

620 mm

Vollklimatisierter Fahrerstand:

ja

Fahrdrahtnennspannung:

750 V =

Umformer:

Direktpulsumrichter

Rückspeisung der Bremsenergie ins Netz:

ja

Steuerumspannung:

24 V =

Steuerungsart:

Wagenbus BISS

Max. Zugsverband (Vielfachsteuerung):

5 Wagen über Zugbus

Höchstgeschwindigkeit:

80 km/in

Mittlere Beschleunigung:

1,2 m/s²

Bremsung im Betriebsfall:

1,4 m/s²

Bremsung im Gefahrenfall:

2,4 m/s²

Kleinster befahrbarer Kurvenradius:

35 m

Max. befahrbare Neigung:

45 ‰

Triebdrehgestelle:

2 / Type BM

Anzahl der angetriebenen Achsen/Räder:

4/8

Achsstand:

1.800 mm

Max. Achslas/Radlast:

85 kN

Raddurchmesser - neu:

590 mm

Bremse:

- Betriebsbremse elektrisch:  generatorisch
- Betriebsbremse mech.:  hydraulische Scheibenbremse
- Festhaltebremse:  Federspeicherbremse
- Magnetschienenbremse:  4 x 60 kN

Motor:

- Motorleistung:  4 x 100 kW
- Motorküblung:  wassergekühlt
- Typ:  querliegender Drehstrom-Asynchronmotor

Primärfederung:

Gummi / Metall

Sekundärfederung:

Spiralfedern

Sandung:

ja

Spurkranzschmierung:

nein

Gleit- und Schleuderschutz:

ja

Laufdrehgestelle:

2 /Type Einachsfahrwerke BR 2x0

Anzahl der Achsen:

2 x 1

Max. Achslast/Radlast:

120 kN
