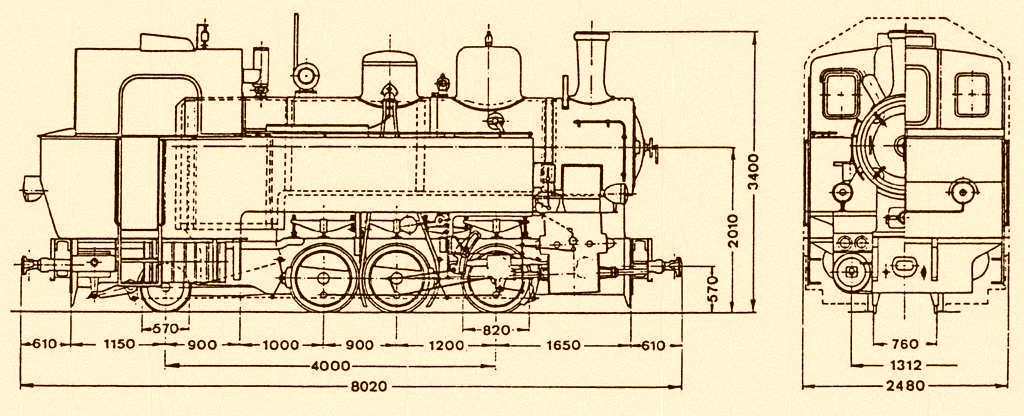

Dampflokomotive Uv3 "Tirol"

Foto U. J. Jansen

Allgemeine Angaben

  • Reihe:  Uv
  • Bauart:  C1'n2vt
  • Spurweite:  760 mm
  • Dampfkessel Innendurchmesser:  1050 mm
  • Blechstärke:  13 mm
  • Kesselmitte über SOK:  1700 mm
  • Anzahl der Siederohre:  124
  • Abmessung der Siederohre:  44,0 x 2,5 mm
  • Länge der Siederohre:  3250 mm
  • Kesselmaterial:  Flußeisen aus Witkowitz
  • Material der Feuerbüchse:  Kupfer
  • Rostfläche:  1,03 m²
  • Wasserberührte Heizfläche der Feuerbüchse:  4,66 m²
  • Wasserberührte Heizfläche der Siederohre:  57,80 m²
  • Wasserberührte Heizfläche gesamt:  62,46 m²
  • Höchste effektive Dampfspannung:  13 barü
  • Sicherheitsventile :  2 Stück Popventile, Bauart Coale 2"
  • Zylinder (Hochdruck und Niederdruck) Durchmesser:  320/500 am
  • Kolbenhub:  400    mm
  • Treibraddurchmesser max. :  820    mm
  • Laufraddurchmesser max. :  570    mm
  • Gesamtachsstand    :  4000 mm
  • Länge über Puffer:  7804    mm
  • Größte Höhe:  3480 mm
  • Größte Breite:  2400 mm
  • Inhalt des Wasserkastens:  3,00 m³
  • Inhalt des Kohlenkastens:  1,65 m³
  • Dienstgewicht mit vollen Vorräten:  27,5 t
  • Leergewicht:  20,5 t
  • Indizierte Leistung:  141 kW (192 PS)
  • Indizierte Zugkraft (bei 0.5 Pk):  33,08 kN
  • Höchstgeschwindigkeit:  35 km/h
  • Kleinster befahrbarer Gleisbogen:  >60 m

KONSTRUKTIVE MERKMALE:

  • Rahmen:  Innenrahmen aus vernieteten Blechplatten im Bereich der Laufachsen als Außenrahmen
  • Laufwerk:  3. und 4. Achse in Krauss-Helmholtz-Drehgestell, 3. Achse gesamt um 40 mm verschiebbar, 4. Achse gesamt um 24 mm verschiebbar
  • Triebwerk:  Hintere Kuppelstange mit Quergelenk versehen,
  • Steuerung:  Heusinger-Steuerung mit Flachschieber
  • Bremse:  Hebelbremse als Feststellbremse, Automatische Vakuumbremse, Bauart Hardy V für Lok und Zug
  • Bremszylinderbauart:  Typ XVIII Kv 185
  • Kesselspeisung:  Friedmann-Strahlpumpen Kl. E, Größe 5
  • Heizung:  Dampfheizung
  • Beleuchtung:  SUNBEAM-Turbogenerator 24V, 500 W
  • Lieferfirma:  Lokomotivfabrik Krauss & Co. AG, Linz
  • Baujahr und Fabrikationsnummer: 1902 / 4790
  • Bei ZB in Betrieb seit:  Origina1 ZB seit 1902
