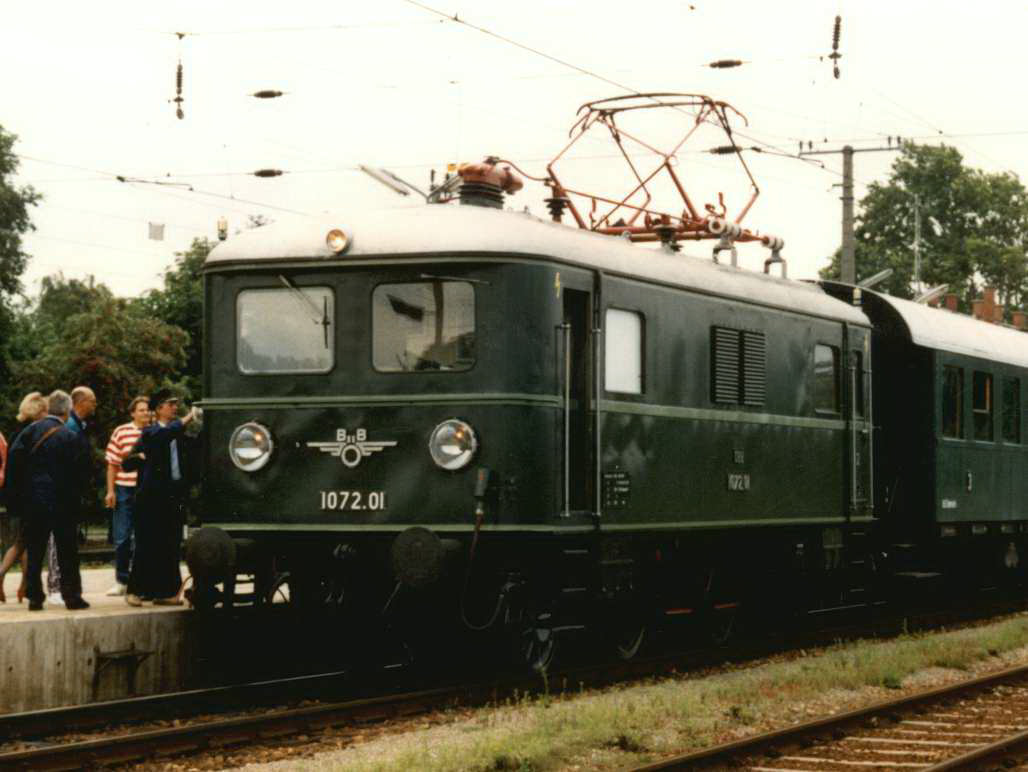

Reihe 1072

Allgemeine Angaben

  • Baujahr:  1913
  • Achsanordnung:  1´B1´ - Triebachse und eine Laufachse im Hauptrahmen fest gelagert, zweite Laufachse als einstellbare Laufachse (Adamsachse), Fahrmotor im Hauptrahmen fest gelagert
  • Treibrad-Ø:  1034 mm
  • Laufrad-Ø:  870 mm
  • Länge über Puffer:  10526 mm
  • Gesamtachsabstand:  5900 mm
  • Fester Achsstand:  4000 mm
  • Stundenleistung bei 39 km/h:  600 kw
  • Stundenzugkraft:  5,46 Mp
  • Anfahrzugkraft:  7,0 Mp
  • Höchstgeschwindigkeit:  60 km/h
  • Gewicht elektrischer Teil:  26,2 t
  • Gewicht mechanischer Teil:  29,8 t
  • Dienstgewicht:  56,0 t
  • Reibungslast:  28,0 Mp
  • Achslast max.:  14,0 t
  • Anzahl der Motoren:  1 24-poliger eigenbelüfteter Fahrmotor, Bauart Winter-Eichberg mit 600 kW Antrieb:  Direktantrieb mit Parallelkurbelgetriebe, Blindwelle und Schrägstangen
  • Übersetzung:  1:1
  • Fahrstufen:  elektromagnetische Wechselstromschützensteuerung mit 12 Fahrstufen
  • 1 Stromabnehmer, Druckgasschalter AEG, Transformator mit 640 kVA Dauerleistung

Lieferer:
Elektrischer Teil:  AEG-Union
Simmering-Graz-Pauker, Werk Graz:  1072.05
