Reihe 75 (757, 229)

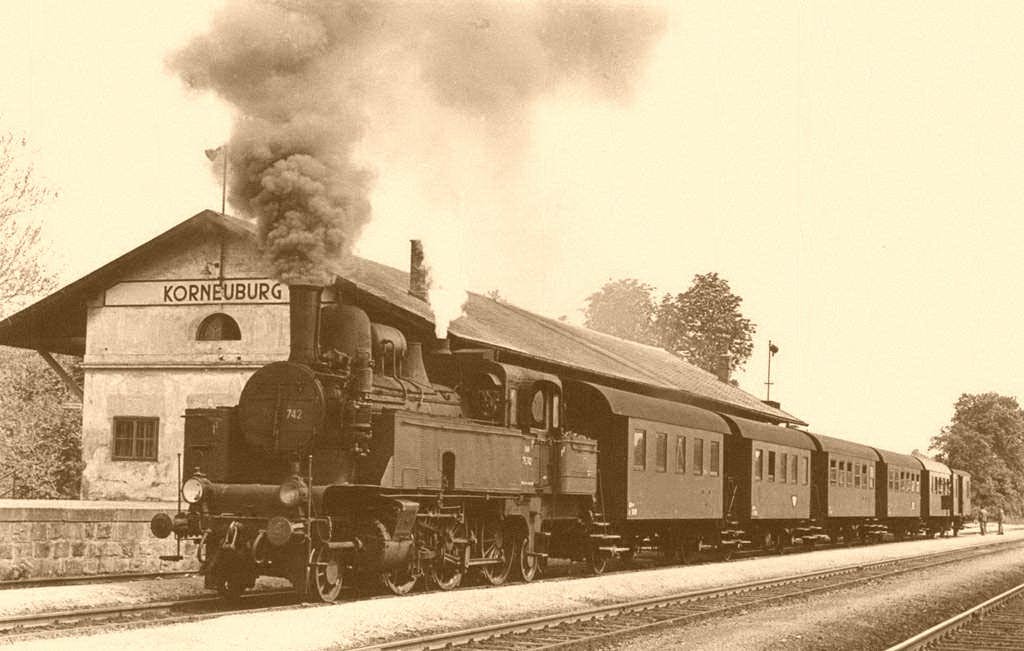

Die 75.742 in Korneuburg. (Foto: 18. Mai 1959, Alfred Luft)

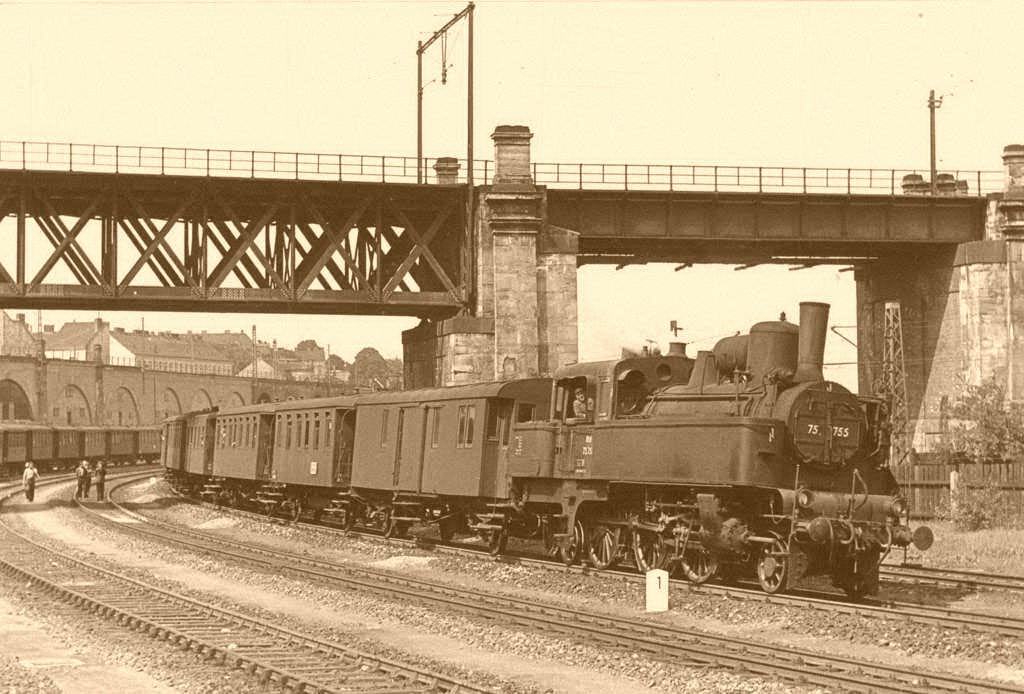

Die 75.755 in Wien Franz-Josefs-Bahnhof. (Foto: 30. Mai 1957, Alfred Luft)

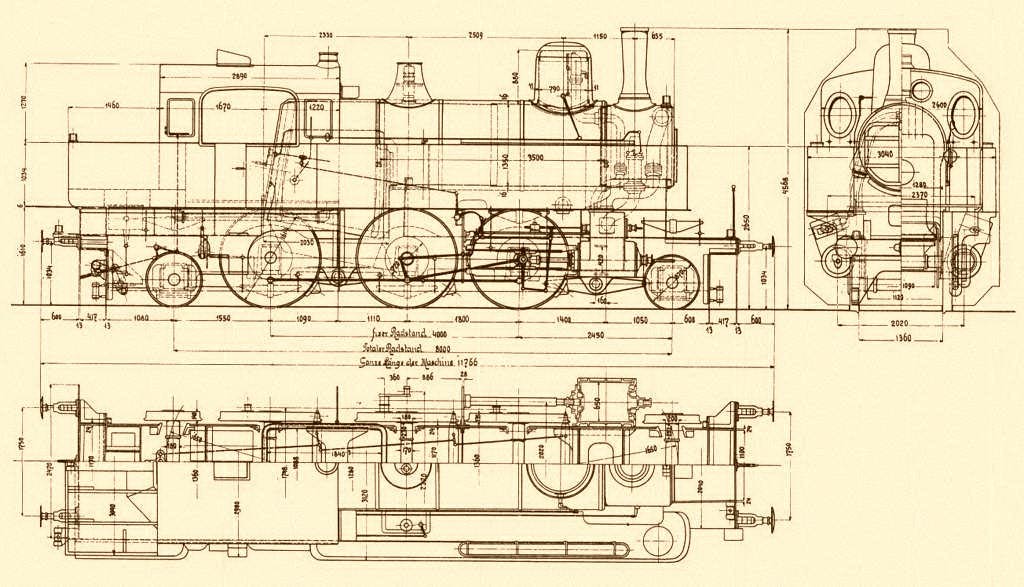

Typenskizze der Reihe 75.

Allgemeine Daten

Baujahr:

1903

Bauart:

1C1 n2vT

Rostfläche:

2,0 m²

Verdampfungsheizfläche:

96 m²

Kesseldruck:

14 bar

Zylinder-Ø:

420 / 650 mm

Kolbenhub:

720 mm

Treibrad-Ø:

1574 mm

Dienstgewicht:

67 t

Reibungsgewicht:

42 t

Zulässige Höchstgeschwindigkeit:

80 km/h

Achslast:

14 t

Wasservorrat:

9,8 m³

Kohlenvorrat:

3,1 t

Reihe 175 (758, 29)

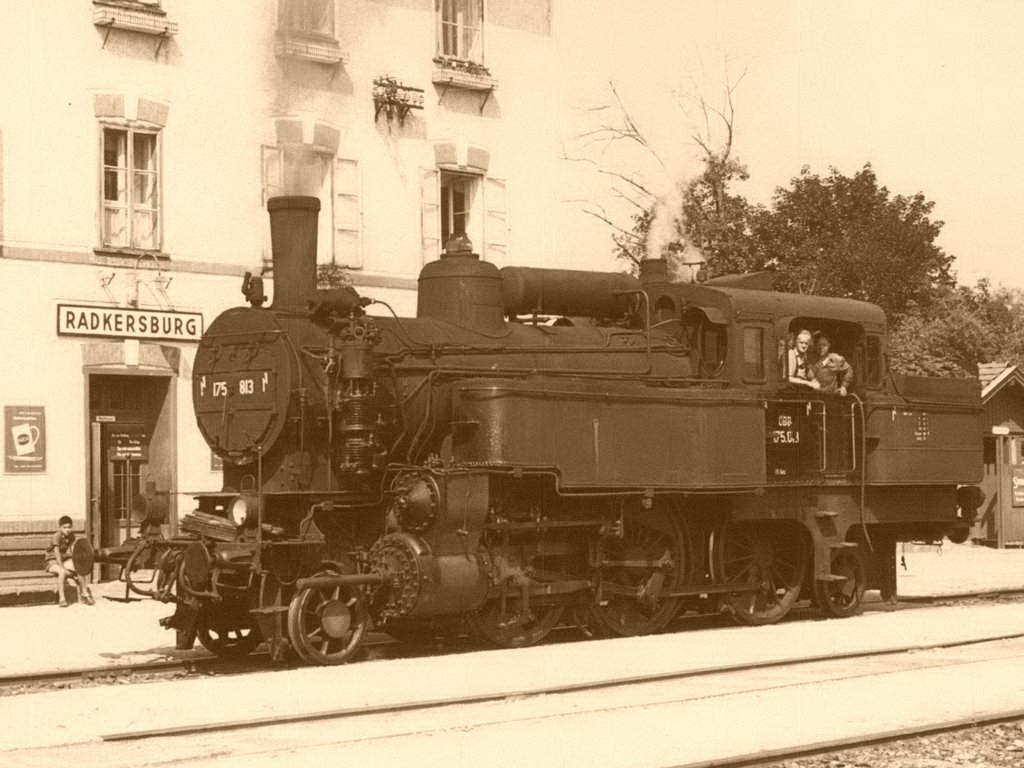

Die 175.813 in Radkersburg. (Foto: 12. Juli 1958, Alfred Luft)

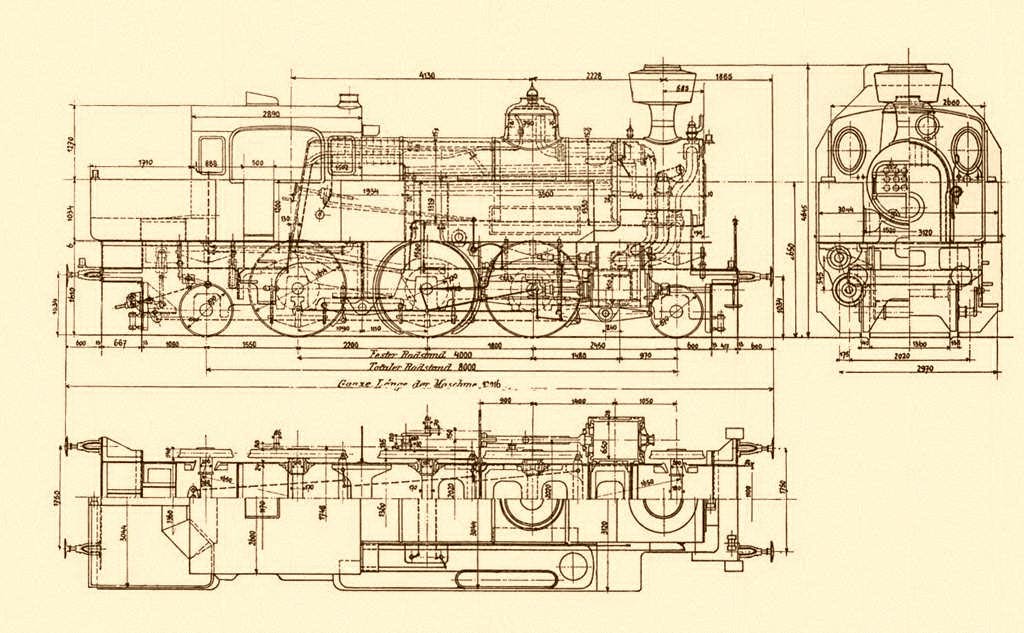

Typenskizze der Reihe 175.

Allgemeine Daten

Baujahr:

1912

Bauart:

1C1 h2vT

Rostfläche:

2,0 m²

Verdampfungsheizfläche:

87 m²

Überhitzerheizfläche:

19 m²

Kesseldruck:

14 bar

Zylinder-Ø:

450 / 650 mm

Kolbenhub:

720 mm

Treibrad-Ø:

1574 mm

Dienstgewicht:

68 t

Reibungsgewicht:

43 t

Zulässige Höchstgeschwindigkeit:

80 km/h

Achslast:

14,3 t

Wasservorrat:

8,3 m³

Kohlenvorrat:

3,1 t
