Reihe 55 (5557, 73)

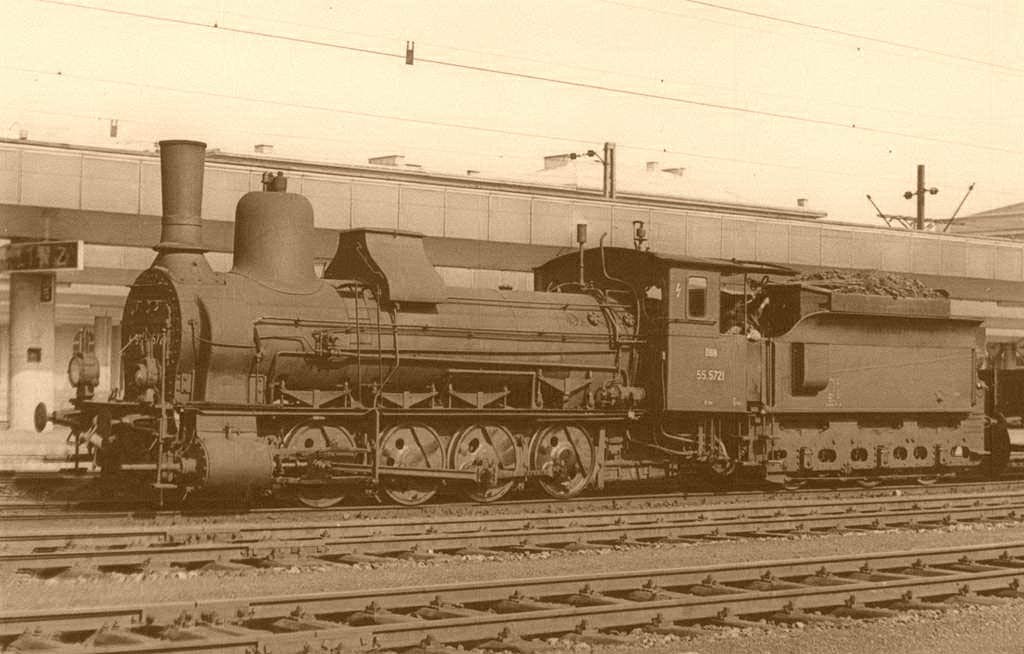

Die 55.5721 in Linz Hauptbahnhof.
(Foto: 27. Aug. 1956, Alfred Luft)

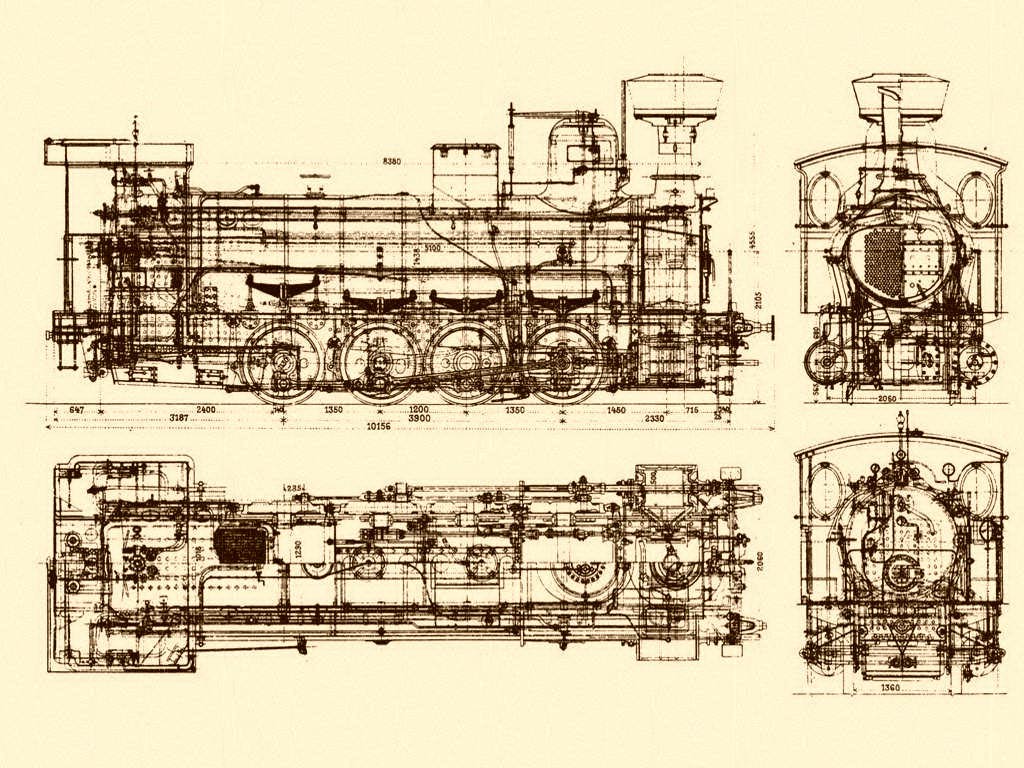

Typenskizze der Reihe 55.

Allgemeine Daten

Baujahr:

1885

Bauart:

D n2

Rostfläche:

2,3 m²

Verdampfungsheizfläche:

165 m²

Kesseldruck:

11 bar

Zylinder-Ø:

500 mm

Kolbenhub:

570 mm

Treibrad-Ø:

1100 mm

Dienstgewicht:

55 t

Reibungsgewicht:

55 t

Zulässige Höchstgeschwindigkeit:

35 km/h

Achslast:

13,8 t

Reihe 155 (5559, 174)

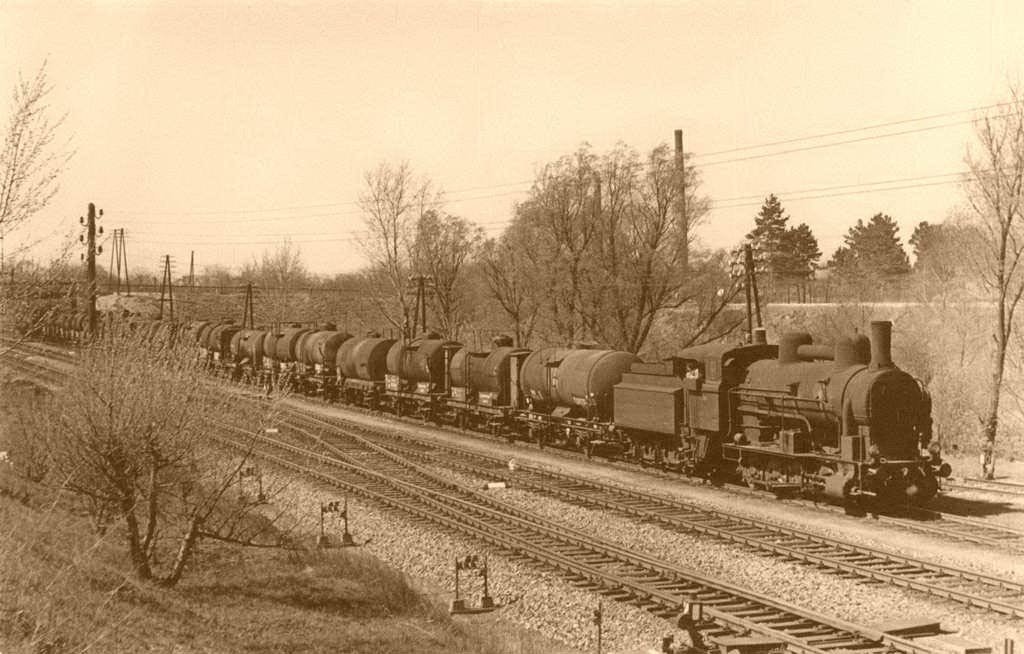

Die 155.5902 in Deutsch Wagram.
(Foto: Alfred Luft)

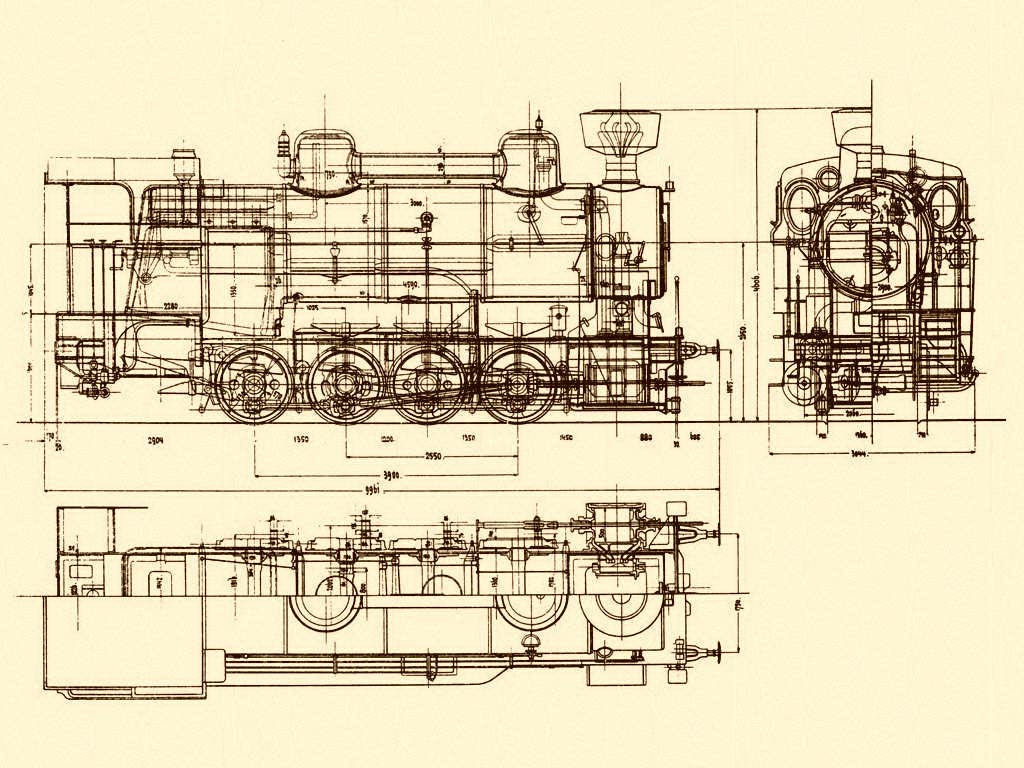

Typenskizze der Reihe 155.

Allgemeine Daten

Baujahr:

1906

Bauart:

D n2

Rostfläche:

2,5 m²

Verdampfungsheizfläche:

169 m²

Kesseldruck:

11 bar

Zylinder-Ø:

500 mm

Kolbenhub:

570 mm

Treibrad-Ø:

1100 mm

Dienstgewicht:

57 t

Reibungsgewicht:

57 t

Zulässige Höchstgeschwindigkeit:

40 km/h

Achslast:

14,2 t

Reihe 655 (550-6, G 71)

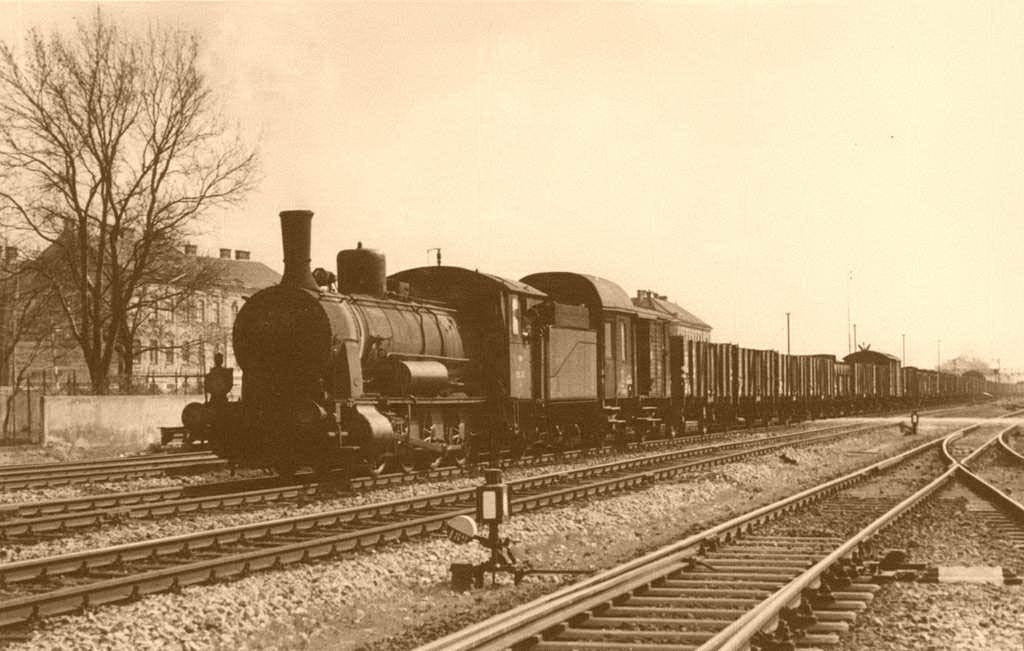

Die 655.393 mit Güterzug in Stadlau.
(Foto: 17. April 1956, Erich Hoch, Sammlung Alfred Luft)

Allgemeine Daten

Baujahr:

1893

Bauart:

D n2

Rostfläche:

2,22 m²

Verdampfungsheizfläche:

151,21 m²

Kesseldruck:

12 bar

Zylinder-Ø:

520 mm

Kolbenhub:

630 mm

Treibrad-Ø:

1250 mm

Dienstgewicht:

52,6 t

Reibungsgewicht:

52,6 t

Zulässige Höchstgeschwindigkeit:

50 km/h

Achslast:

14,7 t

Länge über Puffer:

16.613 mm

Leistung:

660 PSi

Reihe 755 (5516-22, G 8)

Die 755.1681 in Stadlau.
(Foto: Alfred Luft)

Allgemeine Daten

Baujahr:

1902

Bauart:

D h2

Rostfläche:

2,22 m²

Verdampfungsheizfläche:

132,49 m²

Überhitzerheizfläche:

42,33 m²

Kesseldruck:

12 bar

Zylinder-Ø:

600 mm

Kolbenhub:

660 mm

Treibrad-Ø:

1350 mm

Dienstgewicht:

58,5 t

Reibungsgewicht:

58,5 t

Zulässige Höchstgeschwindigkeit:

55 km/h

Achslast:

16,4 t

Länge über Puffer:

17.968 mm

Leistung:

1100 PSi
