Reihe 35 (352, 429.9)

Die 35.227 in Eichberg.
(Foto: 8. Juni 1957, Alfred Luft)
Typenskizze der Reihe 35.

Allgemeine Daten

Baujahr:

1911

Bauart:

1C1 h2

Rostfläche:

2.9 m²

Verdampfungsheizfläche:

120 m²

Überhitzerheizfläche:

22 m²

Kesseldruck:

15 bar

Zylinder-Ø:

475 mm

Kolbenhub:

720 mm

Treibrad-Ø:

1574 mm

Dienstgewicht:

61 t

Reibungsgewicht:

43 t

Zulässige Höchstgeschwindigkeit:

80 km/h

Achslast:

14,3 t


Reihe 135 (353, 429/429.1)

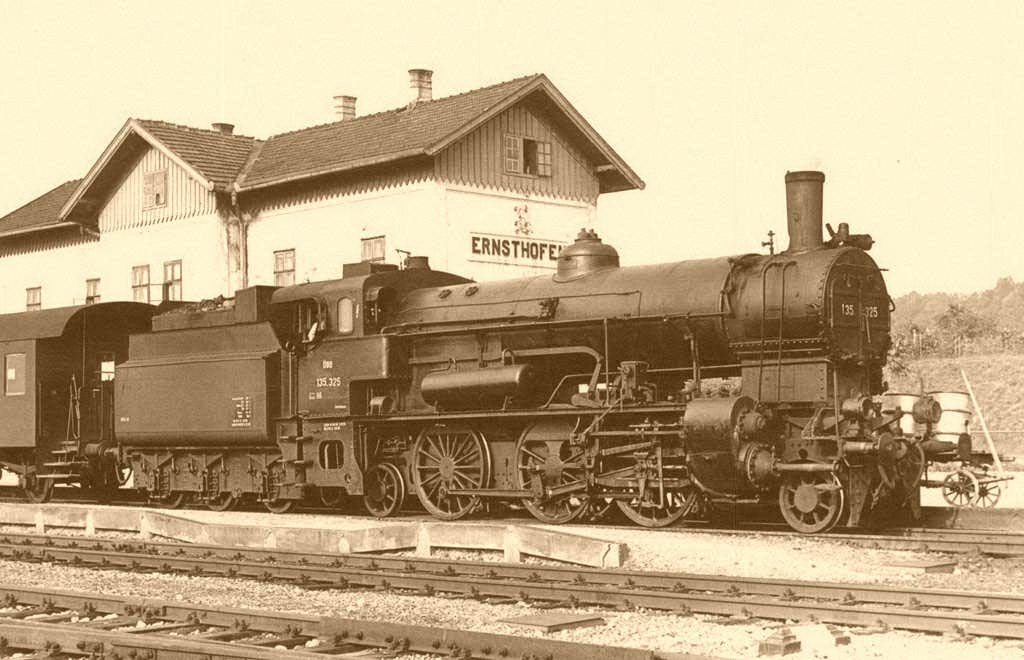

Die 135.325 in Ernsthofen.
(Foto: 9. Sept. 1957, Alfred Luft)
Die 135.325 am Enns-Stausee bei Großraming.
(Foto: 31. Aug. 1957, Alfred Luft)

Allgemeine Daten

Baujahr:

1909

Bauart:

1C1 h2v

Rostfläche:

2,9 m²

Verdampfungsheizfläche:

120 m²

Überhitzerheizfläche:

22 m²

Kesseldruck:

15 bar

Zylinder-Ø:

475 / 690 mm

Kolbenhub:

720 mm

Treibrad-Ø:

1574 mm

Dienstgewicht:

61 t

Reibungsgewicht:

43 t

Zulässige Höchstgeschwindigkeit:

90 km/h, auf 80 km/h reduziert

Achslast:

14,3 t
