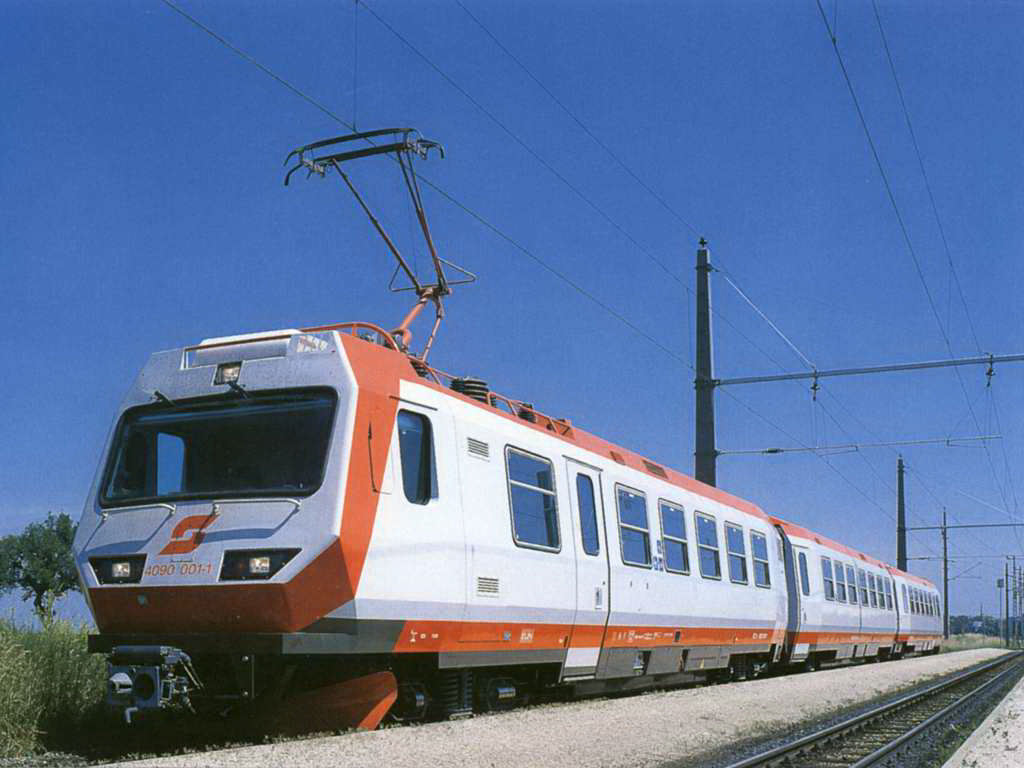

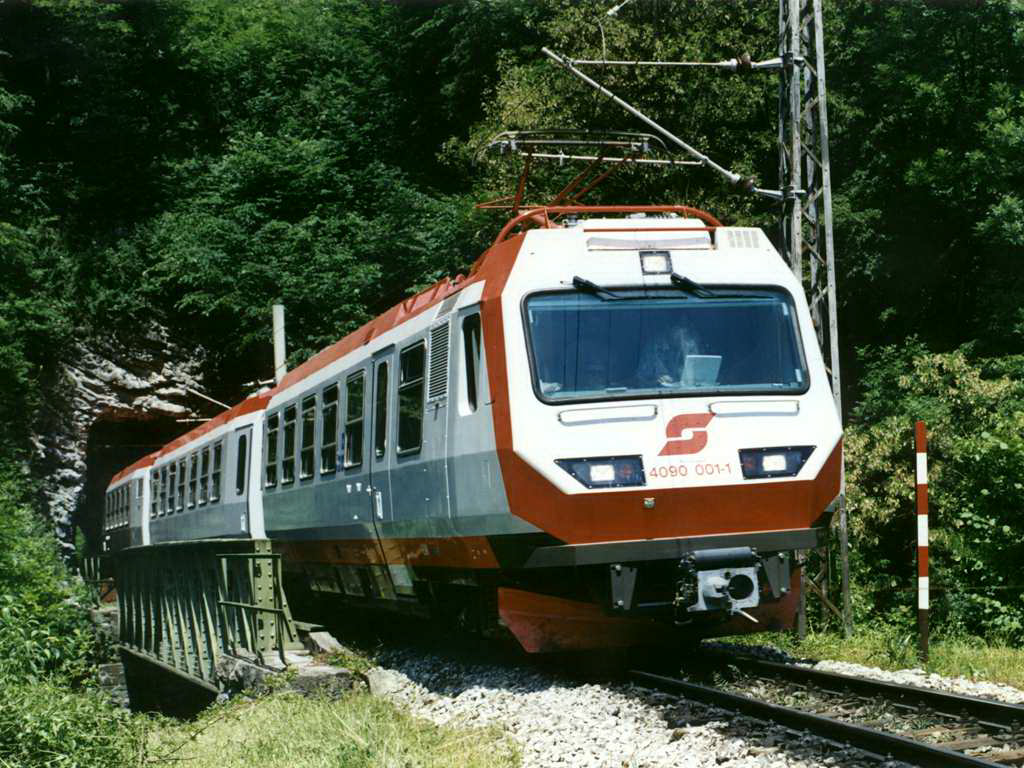

Triebwagenzug 4090

Die vierteilige Triebwagengarnitur besteht aus zwei Triebwagen und zwei Zwischenwagen.
Die dreiteilige Triebwagengarnitur besteht aus einem Triebwagen, einem Zwischenwagen und einem Steuerwagen
Die Vielfachsteuerung ermöglicht die Koppelung von zwei Garnituren.

Die wesentlichen Charakteristika:

Zeitgemäßer Sitzkomfort
Geschlossene Übergänge zwischen den Wagen
Geschlossene WC's
Ansprechendes Design
Gleisfreundliche Drehgestelle

Allgemeine Angaben:

Stromart: Einphasen-Wechselstrom 25 Hz
Fahrleitungsspannung: 6,5 kV (+25%/-20%)
Anfahrzugkraft: 35 kN
Nennleistung: 250 kW
Max. Bremskraft der elektr. Bremse: 35 kN
Antrieb: Kardan-Gelenkhohlwelle
Steuerung: IGBT-Transistor Stromrichter
Höchstgeschwindigkeit: 70 km/h
Gleisbogen-Radius: >60 m

Triebwagen BET/s 4090

Achsfolge: Bo´Bo´
Spurweite: 760 mm
Drehgestell: SGP-RH 4090
Drehzapfen-Abstand: 10900 mm
Drehgestell-Radstand: 1880 mm
Meßkreisdurchmesser (neu): 760 mm
Länge über Kuppelebene: 17300 mm
Wagenkastenlänge über Blech: 16300 mm
Breite über Blech: 2734 mm
Höhe über SOK: 3482 mm
Fußbodenhöhe über SOK: 968mm
WC: 1
Lichte Einstiegstürweite: 800mm
Sitzplätze: 40+4
Eigengewicht: 36000 kg

Zwischenwagen BTL/s 7090

Achsfolge: 2´2´Spurweite: 760mm
Drehgestell: SGP-RH 7090
Drehzapfen-Abstand: 10800 mm
Drehgestell-Radstand: 1880 mm
Meßkreisdurchmesser (neu): 760 mm
Länge über Kuppelebene: 17300 mm
Wagenkastenlänge über Blech: 16300 mm
Breite über Blech: 2734 mm
Höhe über SOK: 3482 mm
Fußbodenhöhe über SOK: 968 mm
Lichte Einstiegstürweite: 800mm
Sitzplätze: 56+4
Eigengewicht: 23000 kg

Steuerwagen BES/s 6090

Achsfolge: 2´2´Spurweite: 760 mm
Drehgestell: SGP-RH 6090
Drehzapfen-Abstand: 10900 mm
Drehgestell-Radstand: 1880 mm
Meßkreisdurchmesser (neu): 760mm
Länge über Kuppelebene: 17300mm
Wagenkastenlänge über Blech: 16300mm
Breite über Blech: 2734 mm
Höhe über SOK: 3482 mm
Fußbodenhöhe über SOK: 968mm
WC: 1
Lichte Einstiegstürweite: 800mm
Sitzplätze: 40+4
Eigengewicht: 28000 kg
